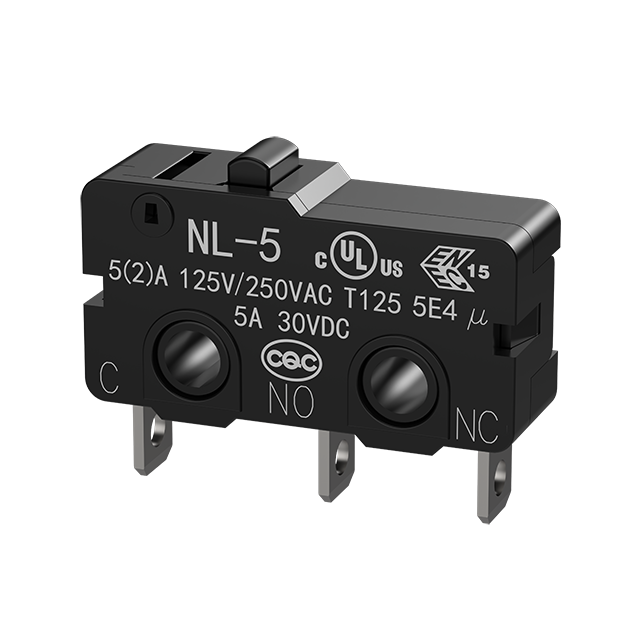

型號說明

① 額定值 ：
5: 5(2)A 125/250 VAC 5A 125/250 VAC
10: 10A 125/250 VAC
② 驅動桿 ： 無:按鈕型； Z:擺桿型； W: R形擺桿型； G:滾輪擺桿型
③ 動作力(OF)最大： 無:1.1N； F1:1.9N；F2:2.7N；F3:3.6N
④ 接觸種類： 1:雙投型(轉換) ； 2:常閉型(NC)； 3:常開型(NO)；
⑤ 端子類型：
無:焊接端子
T: #110型端子
D: PCB型端子
D1:左彎PCB型端子
D2:右彎PCB型端子

接觸規格

額定值

型號	額定電壓	阻性負載
NL-10	AC125V	10A
	AC250V	10A
NL-5	AC125V	5A
	AC250V	5A

接點規格

項目	型號	NL-10	NL-5
接點	規格	鉚釘
	材質	銀合金
	間隔（標準值）	0.5mm
最小適用負載	DC5V 160mA

安全認證

認證	額定電壓	NS-10	NS-5
CQC(GB15092.1)	AC125	10A	5(2)A
	AC250V
UL(UL 61058, CSA-C22.2 NO.61058-1)	AC125	10A	5(2)A
	AC250V
ENEC(EN 61058-1)	AC125	-	5A
	AC250V	10A
	DC30V	-

性能

項目		規格
容許操作速度		0.1mm-1m/s
絕緣電阻		100MΩ以上
接觸電阻(初始值)		50MΩ以下
耐壓	同極端子間	AC1000V 50/60Hz 1min
	各端子與接地(塑料)間	AC1500V 50/60Hz 1min
	各端子與非充電金屬間	AC1500V 50/60Hz 1min
壽命	機械	100萬次
	電氣	5A 5萬次	10A 1萬次
防護等級		IEC IP40
觸電保護級		CLASS I
PTI(漏電特性)		175
使用環境溫度濕度		-25°C~+125°C 60%RH以下 (不結冰無凝露)

負載分類開關能力(參考值)

項目	非感性負載				感性負載
	阻性負載		點燈負載		感性負載		電動機負載
電壓	常閉	常開	常閉	常開	常閉	常開	常閉	常開
AC125V	5A(10A)		1.5A	0.7A	3A		2.5A	1.3A
AC250V	3A(10A)		1A	0.5A	2A		1.5A	0.8A
DC8V	5A(10A)		2A		5A	4A	3A
14V	5A(10A)		2A		4A	4A	3A
30V	4A		2A		3A	3A	3A
125V	0.4A		0.05A		0.4A	0.4A	0.05A
250V	0.2A		0.03A		0.2A	0.2A	0.03A

注1 :感性負載指功率因數0.4以(交流) ,時常數7ms以下的(直 流)負載。
注2 :電燈負載指的是有10倍的浪涌電流的負載。
注3 :電動機負載指的是有6倍的浪涌電流的負載。

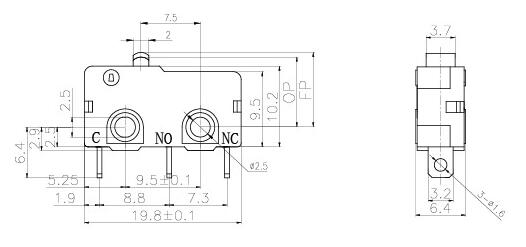

外形尺寸/動作特性

動作特性\型號		NL-10 NL-5	NL-10-F1 NL-5-F1	NL-10-F2 NL-5-F2	NL-10-F3 NL-5-F3
動作力	OF最大	0.8±0.3	1.5±0.4	2.3±0.4	3.2±0.5
回復力	RF最小	0.15N	0.35N	0.55N	0.55N
過行程	PT最大	0.6mm
響應差的行程	OT最小	0.5mm
自由位置	MD最大	0.2mm
動作位置	OP	8.55±0.2mm

使用方法

① 關于安裝:
開關的安裝,拆卸和配線作業以及維護檢查時,請務必?cái)嚅_電源 。否則會引|起觸電和燒損。
開關安裝時使用M2.3-M2.5螺釘,使用平墊圈,彈性墊圈來緊固。此時 請使用0.23-0.26N.m的緊固轉矩安裝。
開關請安裝在平面上。如果安裝面凹凸不平,可能導致開關歪斜 動作失常和外殼破損。
安裝孔加工尺寸:
② 關于操作形程的設定:
針狀按鈕規格場合, 請注意操作行程的設定。按下量過多則 壽命縮短。請以過行程(OT)規格值的70%-100%為標準設定。
③ 關于絕緣距離
根據EN61058-1 ,該開關的最小絕緣層厚度應該為1.1mm,端子和安裝板之間的最小空間距離應該為1.6mm。
如果無法確保零部件所要求的絕緣距離,請使用帶絕緣護罩的開關或者使用隔板來確保絕緣距離。

注意事項

①將導線焊接到端子_上時,請先將導體穿過端子孔后再進行操作。
②PMC材料的容量應為60W以下,時間在5S以內。PBT材料的容量應為60W以下,時間在3S以內。如果操作溫度過高或者時
間過長,可能導致開關特性劣化。
③請盡量少用焊錫,如果焊錫進入開關內部,可能會導致接觸障礙。
④如果將印刷基板用端子在焊接槽中進行焊接,焊錫可能進入開關內部導致接觸不良,因此請采用手工焊接。
⑤與接線片端子的連接使用110#接線片插套,將其垂直插入端子,如果在端子的橫向施加過大的外力，可能弓|起端子的變形
和外殼的破損。
